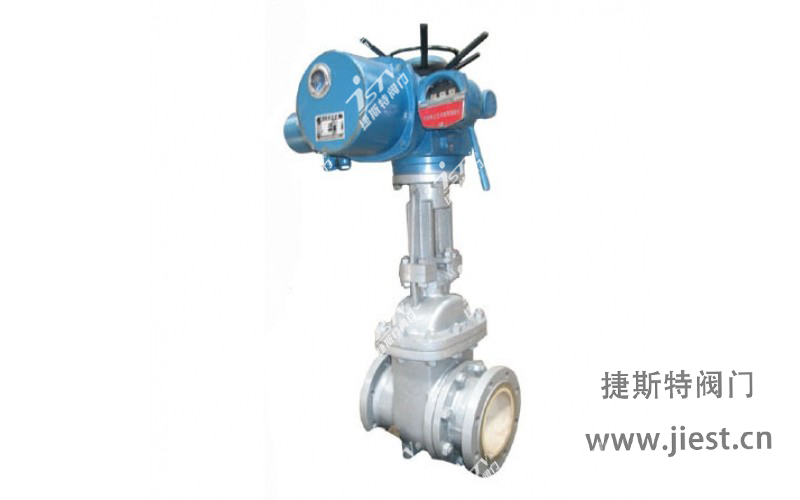

特點說明：本閥適用于高硬度的顆粒或有軟顆粒但又有腐蝕性介質。工作介質為渣水比> 1: 5、最大顆粒≤5mm的水力輸煤、水力排渣 除灰渣、泥漿輸送管道上作啟閉之用。使用公稱壓力(1.0、1.6、 2.5、4.0) MPa. 適應溫≤200。C。與介質接觸的部分均為結構陶瓷材料．其化學穩(wěn)定性及硬度極高。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能．且隔熱性好、熱膨脹小。本閥料口全流通無阻擋物，
特點說明：
本閥適用于高硬度的顆粒或有軟顆粒但又有腐蝕性介質。工作介質為渣水比> 1: 5、最大顆粒≤5mm的水力輸煤、水力排渣 除灰渣、泥漿輸送管道上作啟閉之用。使用公稱壓力(1.0、1.6、 2.5、4.0) MPa. 適應溫≤200。C。
與介質接觸的部分均為結構陶瓷材料．其化學穩(wěn)定性及硬度極高。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能．且隔熱性好、熱膨脹小。
本閥料口全流通無阻擋物，有吹堵裝置，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現(xiàn)象少。
本閥采有高檔曾韌結構陶瓷密封．機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
| 應用規(guī)范 | ||
| 設計與制造 | GB/T 12224 | |
| 連接端尺寸 | 結構長度 | 廠商標準 |
| 法蘭尺寸 | JB/T 79.1 | |
| 檢驗與試驗 | GB/T 9092 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | GB/T 12230 | |
| 標志 | GB/T 12220 | |
| 供貨 | GB/T 12252 | |

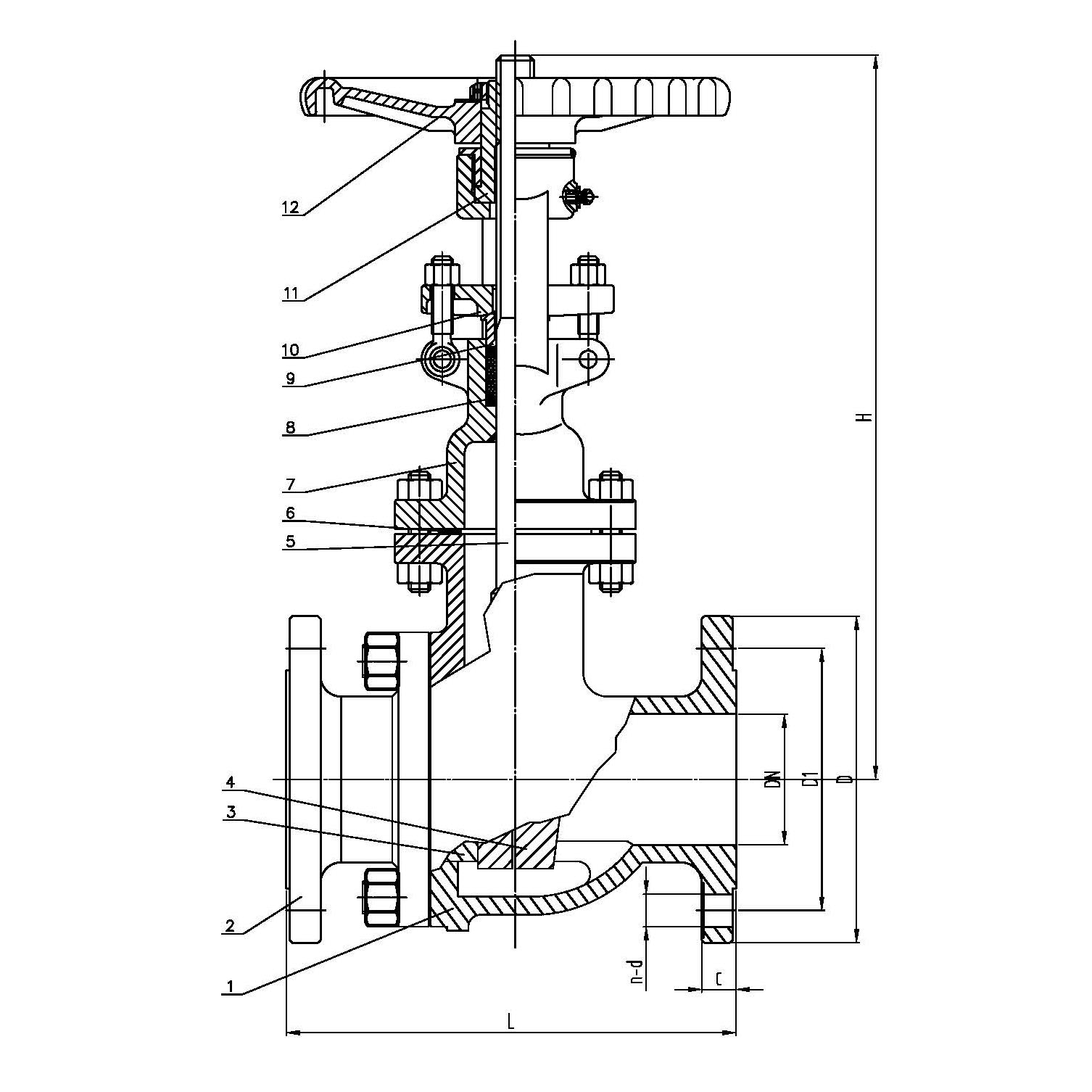

| 主要外形和連接尺寸 | |||||||
| DN | PN | L | D | D1 | C | H | n-d |
| 50 | 1.0Mpa | 250 | 165 | 125 | 20 | 335 | 4-?18 |
| 80 | 280 | 200 | 160 | 20 | 510 | 8-?18 | |
| 100 | 300 | 220 | 180 | 22 | 685 | 8-?18 | |
| 150 | 350 | 285 | 240 | 24 | 790 | 8-?22 | |
| 200 | 400 | 340 | 295 | 24 | 885 | 8-?22 | |
| 250 | 450 | 395 | 350 | 26 | 1015 | 12-?22 | |
| 300 | 500 | 445 | 400 | 26 | 1190 | 16-?26 | |
| 350 | 550 | 505 | 460 | 26 | 1350 | 16-?22 | |
| 400 | 600 | 565 | 515 | 26 | 1460 | 16-?26 | |
| DN | PN | L | D | D1 | C | H | n-d |
| 50 | 1.6MPa | 250 | 165 | 125 | 20 | 335 | 4-?18 |
| 80 | 280 | 200 | 160 | 20 | 510 | 8-?18 | |
| 100 | 300 | 220 | 180 | 22 | 685 | 8-?18 | |
| 150 | 350 | 285 | 240 | 24 | 790 | 8-?22 | |
| 200 | 400 | 340 | 295 | 24 | 885 | 12-?22 | |
| 250 | 450 | 405 | 355 | 26 | 1015 | 12-?26 | |
| 300 | 500 | 460 | 410 | 28 | 1190 | 12-?26 | |
| 350 | 550 | 520 | 470 | 30 | 1350 | 16-?26 | |
| 400 | 600 | 580 | 525 | 32 | 1460 | 16-?30 | |
| 主要外形和連接尺寸 | |||||||
| DN | PN（kg) | L | D | D1 | C | H | n-d |
| 50 | 25 | 250 | 165 | 125 | 20 | 345 | 4-?18 |
| 80 | 280 | 200 | 160 | 24 | 520 | 8-?18 | |
| 100 | 300 | 235 | 190 | 24 | 695 | 8-?22 | |
| 150 | 350 | 300 | 250 | 28 | 810 | 8-?26 | |
| 200 | 400 | 360 | 310 | 30 | 955 | 12-?26 | |
| 250 | 450 | 425 | 370 | 32 | 1100 | 12-?30 | |
| 300 | 500 | 485 | 430 | 34 | 1240 | 16-?30 | |
| 350 | 550 | 490 | 490 | 38 | 1410 | 16-?33 | |
| DN | PN（kg) | L | D | D1 | C | H | n-d |
| 50 | 40 | 250 | 165 | 125 | 20 | 355 | 4-?18 |
| 80 | 310 | 200 | 160 | 24 | 540 | 8-?18 | |
| 100 | 335 | 235 | 190 | 24 | 720 | 8-?22 | |
| 150 | 450 | 300 | 250 | 28 | 820 | 8-?26 | |
| 200 | 550 | 375 | 320 | 34 | 965 | 12-?30 | |
| 250 | 650 | 450 | 385 | 38 | 1050 | 12-?33 | |
| 300 | 750 | 515 | 450 | 42 | 1200 | 16-?33 | |
